Rustfri og rengøringsvenlig AWH butterflyventil, ISO

AWH-butterflyventil, ISO

Anvendelse:

AWH butterflyventil, manuel betjent sanitær spjældventil til brug i forbindelse med levnedsmiddelrør.

Konstruktion:

Leveres standard med pakninger i EPDM, alternativt i HNBR, Viton og silikone
Glat og rengøringsvenlig overflader, indvendig overflade ruhed ≤ 0,8 µ
Ligeløbende med svejseender
Håndtag, 2 positioner med sikkerhedslås
Fuldt gennemløb

Kvalitet:

Fremstillet i rustfrit stål AISI 316.

Driftsforhold:

Temperatur område fra -10°C til +95°C
Arbejdstryk maks. 10 bar
Vakuum: Fuld vakuum

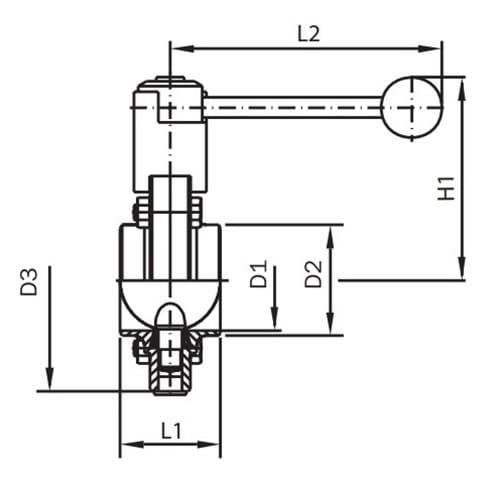

Varenummer	Nominel dim. tomme	D1 dia. mm.	D2 dia. mm.	Dia. mm. D3	Længde L1 mm.	Indbygningsmål L2 mm.	Højde H1 - mm.	Arbejdstryk bar	Gummi kvalitet	Vægt/stk. kg.	Basisenhed
0520250250	1"	22,1	25,4	87,0	38,0	107,5	90,5	10,0	EPDM	1,3	STK
0520250380	1½"	34,8	38,1	97,0	48,0	137,5	94,5	10,0	EPDM	1,50	STK
0520250510	2"	47,5	50,8	110,0	48,0	137,5	101,0	10,0	EPDM	1,8	STK
0520250640	2½"	60,2	63,5	127,0	47,0	137,5	110,0	10,0	EPDM	2,2	STK
0520250760	3"	72,1	76,1	142,0	60,0	167,0	123,0	10,0	EPDM	4,2	STK
0520251020	4"	97,4	101,6	162,0	64,0	167,0	136,0	10,0	EPDM	4,8	STK
0520260250	1"	22,1	25,4	87,0	38,0	107,5	90.5	10,0	VITON	1,3	STK
0520260380	1½"	34,8	38,1	97,0	48,0	137,5	94,5	10,0	VITON	1,5	STK
0520260510	2"	47,5	50,8	110,0	48,0	137,5	101,0	10,0	VITON	1,8	STK
0520260640	2½"	60,2	63,5	127,0	47,0	137,5	110,0	10,0	VITON	2,2	STK
0520260760	3"	72,1	76,1	142,0	60,0	167,0	123,0	10,0	VITON	4,2	STK
0520261020	4"	97,38	101,6	162,0	64,0	167,0	136,0	10,0	VITON	4,8	STK
0520270250	1"	22,1	25,4	87,0	38,0	107,5	90,5	10,0	HNBR	1,3	STK
0520270380	1½"	34,8	38,1	97,0	48,0	137,5	94,5	10,0	HNBR	1,5	STK
0520270510	2"	47,5	50,8	110,0	48,0	137,5	101,0	10,0	HNBR	1,8	STK
0520270640	2½"	60,2	63,5	127,0	47,0	137,5	110,0	10,0	HNBR	2,2	STK
0520270760	3"	72,1	76,1	142,0	60,0	167,0	123,0	10,0	HNBR	4,2	STK
0520271020	4"	97,38	101,6	162,0	64,0	167,0	136,0	10,0	HNBR	4,8	STK

Varenummer

Nominel dim.
tomme

D1 dia.
mm.

D2 dia.
mm.

Dia. mm.
D3

Længde L1
mm.

Indbygningsmål L2
mm.

Højde H1 - mm.

Arbejdstryk
bar

Gummi
kvalitet

Vægt/stk.
kg.

Basisenhed

Antal

0520250250

22,1

25,4

87,0

38,0

107,5

90,5

10,0

EPDM

1,3

STK

0520250380

1½"

34,8

38,1

97,0

48,0

137,5

94,5

10,0

EPDM

1,50

STK

0520250510

47,5

50,8

110,0

48,0

137,5

101,0

10,0

EPDM

1,8

STK

0520250640

2½"

60,2

63,5

127,0

47,0

137,5

110,0

10,0

EPDM

2,2

STK

0520250760

72,1

76,1

142,0

60,0

167,0

123,0

10,0

EPDM

4,2

STK

0520251020

97,4

101,6

162,0

64,0

167,0

136,0

10,0

EPDM

4,8

STK

0520260250

22,1

25,4

87,0

38,0

107,5

90.5

10,0

VITON

1,3

STK

0520260380

1½"

34,8

38,1

97,0

48,0

137,5

94,5

10,0

VITON

1,5

STK

0520260510

47,5

50,8

110,0

48,0

137,5

101,0

10,0

VITON

1,8

STK

0520260640

2½"

60,2

63,5

127,0

47,0

137,5

110,0

10,0

VITON

2,2

STK

0520260760

72,1

76,1

142,0

60,0

167,0

123,0

10,0

VITON

4,2

STK

0520261020

97,38

101,6

162,0

64,0

167,0

136,0

10,0

VITON

4,8

STK

0520270250

22,1

25,4

87,0

38,0

107,5

90,5

10,0

HNBR

1,3

STK

0520270380

1½"

34,8

38,1

97,0

48,0

137,5

94,5

10,0

HNBR

1,5

STK

0520270510

47,5

50,8

110,0

48,0

137,5

101,0

10,0

HNBR

1,8

STK

0520270640

2½"

60,2

63,5

127,0

47,0

137,5

110,0

10,0

HNBR

2,2

STK

0520270760

72,1

76,1

142,0

60,0

167,0

123,0

10,0

HNBR

4,2

STK

0520271020

97,38

101,6

162,0

64,0

167,0

136,0

10,0

HNBR

4,8

STK
